一、产品概述

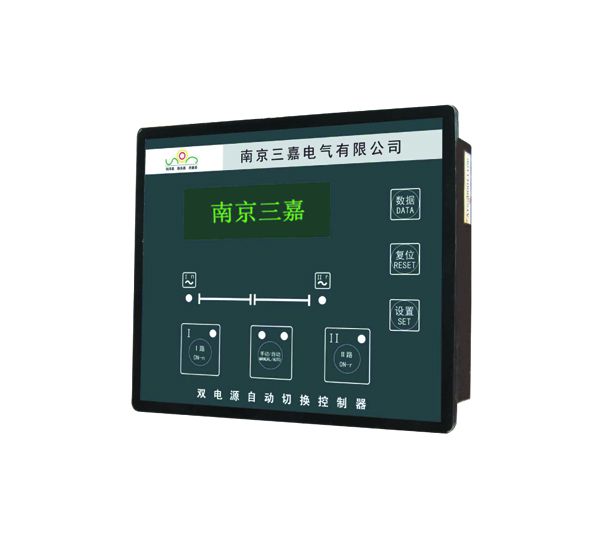

SJK1双电源自动切换智能控制器以微处理器为核心,可精确检测两 路三相电压，对出现的电压异常（失电、过压、欠压、缺相）做出准确的判 断，经延时后控制ATS切换。控制器具有一路电源异常延时后发出起动 发电机组信号功能。
二、主要性能特点
1、控制器可对两路三相电压（两路市电、两路发电或一路市电一路发电）或两路单相电压进行检测及ATS自动切换控制；
2、可设置“丨路优先（I路自投自复）”、“ II路优先（II路自投自复）”、“无优先（自投不自复）”及“自动/手动”，实现I路电源 优先供电、II路电源优先供电、无优先方式供电及手动状态下检修应用；
3、可设置I路电源异常延时、II路电源异常延时、发电机组停机延时、发电机组开机延时；
4、可实时设置I路电源正常延时及II路电源正常延时；
5、面板LED指示灯可清楚显示开关工作状态；
6、控制器供电电源取自I、II路A、N相电压；
7、防护等级IP30。
三、技术参数
1、额定输入电压及频率
供电电压：AC220V （ 50/60HZ ） ±10% （ I . II 路A、N相电压）
检测电压：AC380V （ 50/60HZ ）三相四线
2、电源检测
过压阈值：（AC50V~AC300V）,出厂值：AC265V （可内部调整） 欠压阈值：（AC50V〜AC300V ）,出厂值：AC172V （可内部调整） 测量精度：2%
测量范围：AC50V-AC300V
3、动作时间
合闸输出持续时间：5秒
电源正常延时：（0~60 ）秒，电源从恢复正常到确认为正常的时间
电源异常延时：（0~60 ）秒，电源从出现异常到确认为异常的时间
发电机组开机延时：（0~90 ）秒，主电源（丨路）异常确认后到发出启动发电机组信号的时间 发电机组开机延时：（0〜90 ）秒，主电源（丨路）异常确认后到发出启动发电机组信号的时间
4、输出触点容量
I路合闸输出触点：无源常开触点，16AAC250V/16ADC24V
II路合闸输出触点：无源常开触点，16AAC250V/16A DC24V
发电机组输出触点：无源常闭触点，16AAC250V/16A DC24V
5、反馈输入信号
AC220V （ 50/60HZ ） （ NAC50V为有效输入）
6、功率消耗
装置在额定电压下电压回路的功率消耗不大于2VA
7、环境条件
温度：-30P〜+70P
湿度：20%~95%
8、重量
净重0.50Kg
