一、产品概述
根据《国家战略性新兴产业发展规划》“十二五”期间，我国将大 力扶持和发展的包括节能环保产业，新能源产业，新一代信息技术产 业，生物产业，高端装备制造业、新材料产业和新能源汽车产业等七大 战略性新兴产业。
SJX1系列电机控制模块是国家产业政策支持产品，集节能、环保、 节材为一体，属于全新一代的信息技术产业和节能环保产业。
SJX1系列电机控制模块的应用，可以：降低设备运营成本，降低设 备故障率，保障设备运行人员安全提升项目技术层次。
SJX1系列电机控制模块通过创造性的技术设计，采用在风能发电控 制系统中广泛应用的核心技术，结合微电子、数据传输、软件、液晶显 示等先进技术，彻底解决了传统电机控制保护产品运行能耗高、可靠性 差、分散元件多、接线复杂、接点多、调试维护麻烦等问题、实现了建 筑物中各类设备如水泵、风机、空调等运行的高安全性、高可靠性和高 稳定性、完全满足民用建筑中各类电机常用的控制保护技术要求和现场工况要求。
二、产品结构
SJX1电机控制模块主要由操作显示器与控制模块构成，两者之间采用数据电缆线连接。

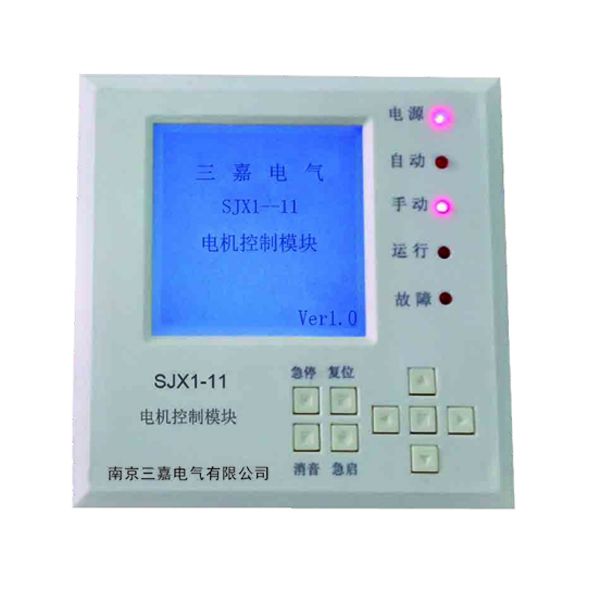

操作显示器：采用人性化设计，显示清晰明亮，防止人眼视觉疲劳，面板采用激光喷印技术，美观耐用。其深度只有44mm,在定 制箱体时无需考虑附加深度，可节约箱体的整体空间。控制模块有接线端子盖保证接线的安全性及直观性。操作显示器可直观显示当前 电机工作状态并对系统进行控制操作，具有手动、自动工作模式。通过控制按钮，可以设定系统工作状态，实现运行、停止等功能。
控制模块：分为主模块与辅助模块，它的作用是实现CPS(KBO)的各种工作状态和其它控制输入信号的巡回检测，保证其安全可靠的 运行。可查询CPS(KBO)运行状态触点、控制线圈、消防信号、应急信号、自动信号、楼宇信号、消防栓等状态，并根据预先设定的程序 进行工作。
三、产品特点
传统电机的二次控制，采用指示灯、控制按钮、熔断器、中间继电器、时间继电器等分离元器件，根据功能要求，通过二次线进行 连接，实现对一次设备工作的控制、监测、调节、保护等。由于采用的分离元器件方式，所以存在以上诸多问题：
安全性和可靠性差
设计繁琐，安装调试难度大、时间长
占用空间大，控制箱、配电箱尺寸大
能耗高，运行费用高
所需耗材多，安装人工成本高
受环境温度、湿度影响大等
SJX1电机控制模块以FPGA控制技术为核心,通过微电子技术、数据传输技术、软件技术、液晶显示等技术的应用，将电机二次控 制的重大突破。产品主要特点体现在：
1、节能降耗效果明显一节约能耗75%
2、节约人力成本、原料成本
3、安全性好
4、可靠性高
5、电磁兼容性能优
6、使用方便
7、体积小、安装简单
8、维护简单
四、产品基本功能
1、人机界面
产品采用两种显示方式：LCD液晶显示采用中文字幕显示当前的运行状态，并实时显示各类设备的信号、运行、故障等。同时 LED发光二极管无需操作，自动提示控制器的工作情况，可指示当前是否工作，工作是否正常，操作简便。
2、控制方案设定及操作功能
产品的显示器上明确的按键指示，包括方向键、确定键及复位键（一1一|・0）。通过按键的操作，可以在液晶显示面板上进行电机 的起停控制设定，通过进入设置状态可以进行参数设定、如延时起动、自动轮换、轮换时间等。以图集为基础，保证各种控制方案的 可执行性及简易性。
3、信号触点输入、输出
新式的端子接线方式：在控制与保护模块上直接标明输入的信号端子号，例如：CPS1 A1.A2; CPS1 05.08等。无需对线号进行 编制或对照原理图出接线图，简单快捷，不会出现人为的接线故障。如果在是使用过程中出现故障后，可根据操作显示器的故障原因 对照相应的接线端子排査故障即可。
（1）在控制与保护模块上直接标明输入的信号端子号，例如：CPS1 A1.A2; CPS1 05.08等；
（2）自带自动信号输入端口，例如液位信号SL1, SL2, SL3;楼宇信号K1, K2;消防信号F1, F2, F3等。
4、通信功能
根据设计的需求，预留通信接口，可并入其他自动化控制系统或中心。
5、安装方式
CPS控制保护开关装在箱体内部，为主电路元器件；SJX1电机控制模块分为两部分：操作显示器及控制与保护模块，控制与保 护模块安装在箱内，操作显示器安装在箱门上便于操作，两者由数据电缆线连接。
